חיישני לחץ מד
חיישן לחץ מד משמש למדידת לחץ ביחס ללחץ האטמוספרי המקומי. הוא מודד את ההבדל בין לחץ המטרה ללחץ האטמוספרי הנוכחי.
מושג הליבה שלו יכול לבוא לידי ביטוי בנוסחה פשוטה:
מד לחץ=לחץ מוחלט - לחץ אטמוספרי מקומי
מאפיין מפתח: יציאת אוורור
התכונה החיצונית האופיינית ביותר של חיישן לחץ מד היא שיש לו פתח אוורור. יציאה זו ממוקמת בדרך כלל בקצה יציאת הכבל או בצד המארז. הוא מתעל את הלחץ האטמוספרי החיצוני הסביבתי אל חלל לחץ הייחוס של החיישן באמצעות צינור קטן.
- פוּנקצִיָה:יציאת אוורור זו מבטיחה שצד הייחוס של החיישן חשוף תמיד ללחץ האטמוספרי הסביבה.
- הֲגָנָה:כדי למנוע מאבק ולחות לחדור לחלק הפנימי של החיישן דרך פתח האוורור ולרכיבים מזיקים, לרוב מותקנת קרום פולימרי נושם בפתח האוורור. קרום זה מאפשר לאוויר (לחץ) לעבור בחופשיות אך חוסם מים נוזליים ומזהמים.
עקרון עבודה

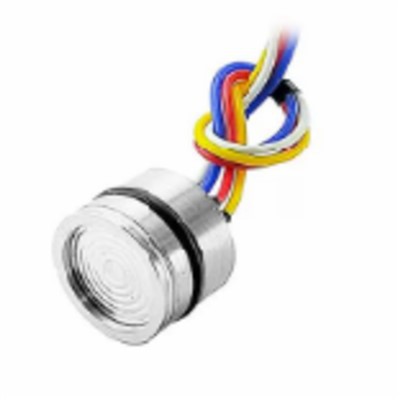

צד אחד של החיישן (צד התהליך) חשוף ללחץ של המדיום הנמדד, בעוד הצד השני (צד הייחוס) חש את הלחץ האטמוספרי המקומי דרך פתח האוורור. ליבת החישה (בין אם פייזוריסטית, קיבולית או סוג אחר) מזהה את ההבדל בין שני הלחצים הללו.
- כאשר לחץ תהליך > לחץ אטמוספרי, הפלט הוא אות חיובי.
- כאשר לחץ תהליך=לחץ אטמוספרי, הפלט הוא אות נקודת האפס-.
- כאשר לחץ תהליך < לחץ אטמוספרי (כלומר, ואקום), הפלט הוא אות שלילי (אם נתמך על ידי טווח החיישן).
